污水處理廠脫水機房無軸螺旋輸送機的設計及改進作者：民松螺旋輸送機 來源：本站原創 發布：2018年12月18日 修改：2018年12月18日 所屬分類：新聞中心 訪問統計：3398 目前,中小型污水處理廠污泥處理系統普遍采用污泥離心脫水機將二級處理后產生的剩余污泥脫水,脫水后的泥餅經無軸螺旋輸送機(污泥輸送系統)輸送到污泥運輸車,運往垃圾填埋場填埋處置。 污泥處理系統是污水處理廠工藝運行的重要環節,其運行的安全性和穩定性直接關系到出水水質的好壞,現在污水處理廠污泥處理設計在強調脫水機運行穩定性和備用率的同時,往往忽略了對無軸螺旋輸送機的關注,實際運行中,無軸螺旋輸送機運行的好壞也直接影響污泥處理系統運行的穩定性。本文針對南方某污水處理廠脫水機房無軸螺旋輸送機設計中存在的問題進行了分析,并相應地提出了改進措施。
污泥處理系統概況

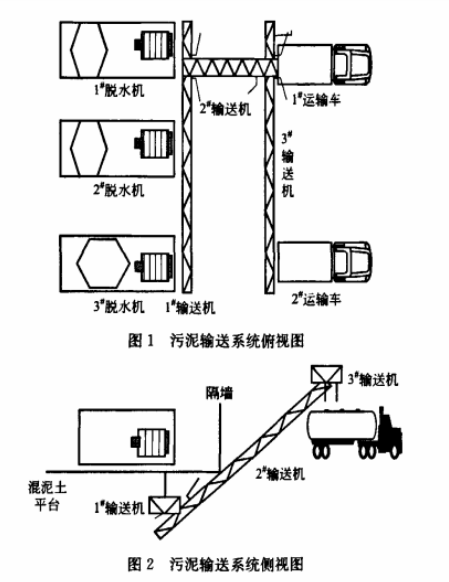

南方某污水處理廠一期設計處理規模為12萬m3/d,采用MSBR工藝,出水水質達到《城鎮污水處理廠污染物排放標準》(GB189182002)一級B標準。污泥處理系統共安裝有3臺離心脫水機,由德國 FLOTTWEG公司生產,每臺脫水機處理能力為40m3/h泥餅輸送系統由3臺U-320(國內標準型號WLS-320)無軸螺旋輸送機組成,均為德國進口,按泥餅輸送流程,分別為1°、2、3#輸送機,其中1#、3“輸送機水平安裝,2#輸送機傾斜安裝,3#輸送機出泥直接進入等待的運輸車輛,為便于污泥運輸車輛的裝載,3“輸送機可正反轉切換。設計無軸螺旋輸送機系統泥餅輸送能力為6m3/h(見圖1、圖2)。
 污水處理廠實際日均處理水量6.6萬m3/d,峰值日處理水量為12萬m3/d,實際日均產泥餅
42t(本文中泥餅均按含固量20%計,干泥密度按1t/m3計),最大產泥量75t,污泥處理系統為24h
連續運行,泥餅產量1.75m3/h,最大產量為3.1m3/h。
在實際運行中,當脫水機房泥餅產量在3m3/h左右時,2*輸送機存在污泥溢出的情況(從蓋板縫隙中擠出),當污泥粘性較大時,擠出現象更為嚴重。隨著螺旋的磨損輸送機的輸送能力也大幅下降,經測量當螺旋寬度磨損20mm時(原寬度為60mm),已無法滿足該廠實際生產需要。

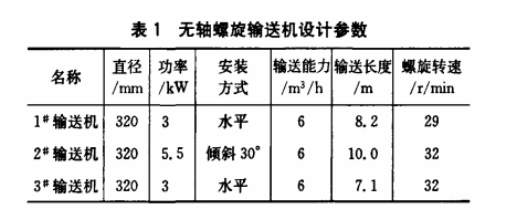

根據原無軸螺旋輸送機的選型依據:該廠一期設計處理能力12萬m3/d,按進水BOD為200mg/L計,日產干泥量為20.6t,泥餅產量為103t。每日運行24h則泥餅處理量為4.3m3/h,考慮變化系數1.3,則無軸螺旋輸送機所需最大輸送能力為5.6m3/h。無軸螺旋輸送機原設計參數見表1。
 從以上分析中可以看出,因僅考慮污泥變化系數對設計輸送能力的影響,忽略了其他因素,導致設計輸送能力明顯不足,不能滿足生產的需要。
根據實際運行經驗,在考慮設計輸送能力時,還應關注以下兩個影響因素:
(1)輸送機傾斜安裝方式對輸送能力造成的影響。在該廠的污泥處理系統中,2#無軸螺旋輸送機采用傾斜30°安裝方式,造成了輸送能力的大幅下降。根據國內廠家提供的設計參數,無軸螺旋輸送機在30°安裝角度的條件下輸送能力僅為水平安裝的50%~60%,該廠2*無軸螺旋輸送機系統實際最大輸送能力僅為3.5m3/h,進而使得污泥處理系統對泥餅的整體處理能力為3.5m3/h。
(2)無軸螺旋輸送機損耗而引起的輸送能力降低。由于無軸螺旋輸送機的螺旋是易損件,隨著螺旋的磨損,無軸螺旋輸送機的輸送能力也會相應的降低。根據運行經驗,對于U-320型號無軸螺旋輸送機,新的螺旋直徑為285mm,寬度為60mm當設備運行25000~30000h(根據污泥性質情況產生變化),螺旋外徑磨損量達到25mm時,經驗值表明輸送能力將下降為額定值的60%左右。
